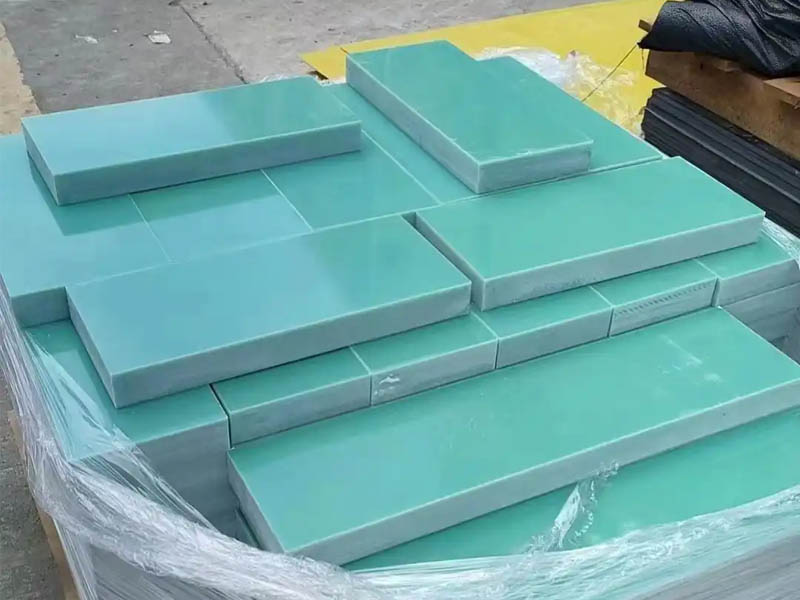

FR-4 は難燃性材料のグレードコードであり、エポキシ樹脂とガラス繊維布をベースにした複合材料を表し、PCB 製造や電子絶縁に広く使用されています。

FR-4は、エレクトロニクス業界で広く使用されている重要な材料です。その主な特性と用途は次のとおりです。

1. 定義と本質

• 特定の名称ではなく材料グレード：FR-4 は、NEMA (全米電機メーカー協会) によって制定された難燃グレード コードであり、樹脂がエポキシ樹脂、補強材がガラス繊維布であり、難燃グレードが UL94 V-0 規格に達していることを示します。

• 構成：主に4官能エポキシ樹脂、フィラー（フィラー）、電子グレードのガラス繊維布で構成され、高温高圧積層プロセスで製造されます。

2. 主な特徴

• 難燃性: UL94 V-0 規格に適合しており、燃焼時に自己消火します。

• 電気性能：安定した誘電率（Dk）（例：4.5）、優れた絶縁性、高周波回路に適しています。

• 機械的強度：剛性、耐熱性、耐湿性が高く、精密加工が可能です。

• 熱管理: 熱膨張係数 (CTE) が低いため、高温環境に適しています。

3. 応用分野

• PCB製造：主流の基板として、多層回路基板（4層LEDドライバボードなど）に使用され、電磁両立性と電流容量を提供します。

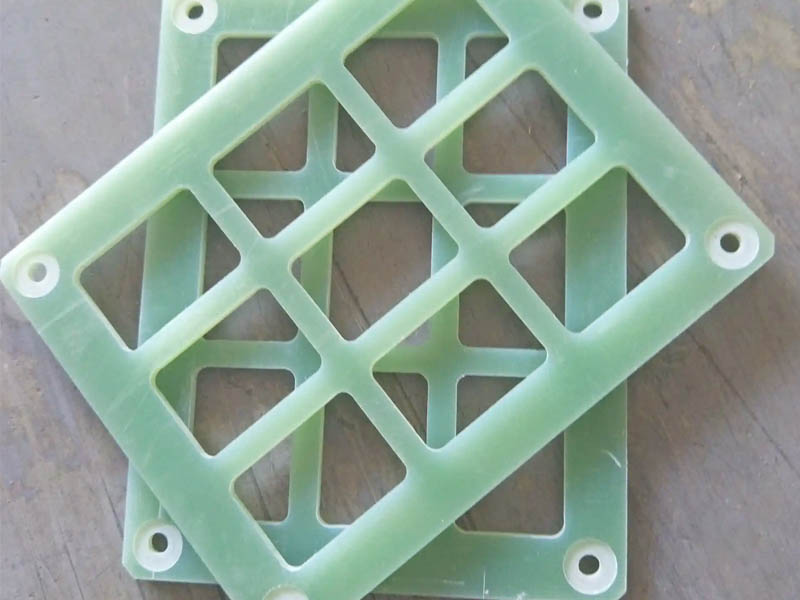

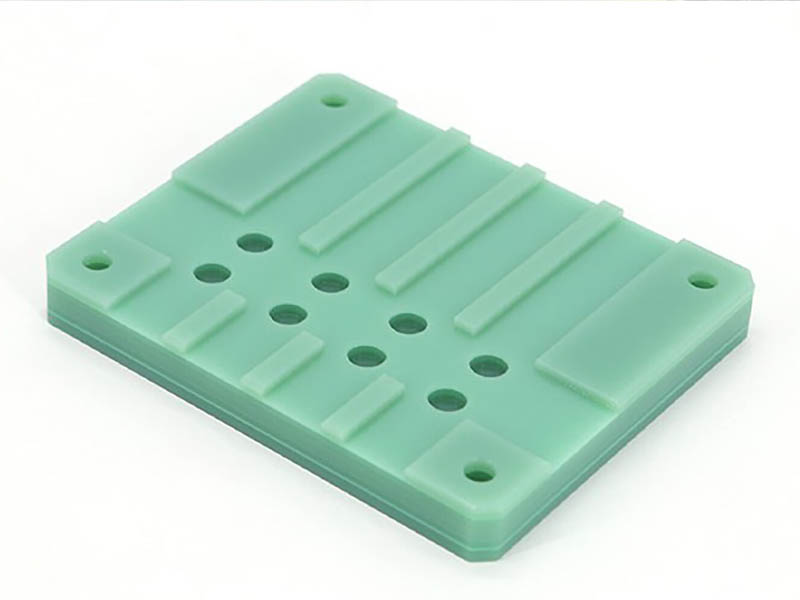

• 絶縁部品：変圧器絶縁板、モーター絶縁部品、FPC補強板など

• 産業機器：高い機械的強度が求められる研削ギア、試験盤など。
